| PASO 1 | |

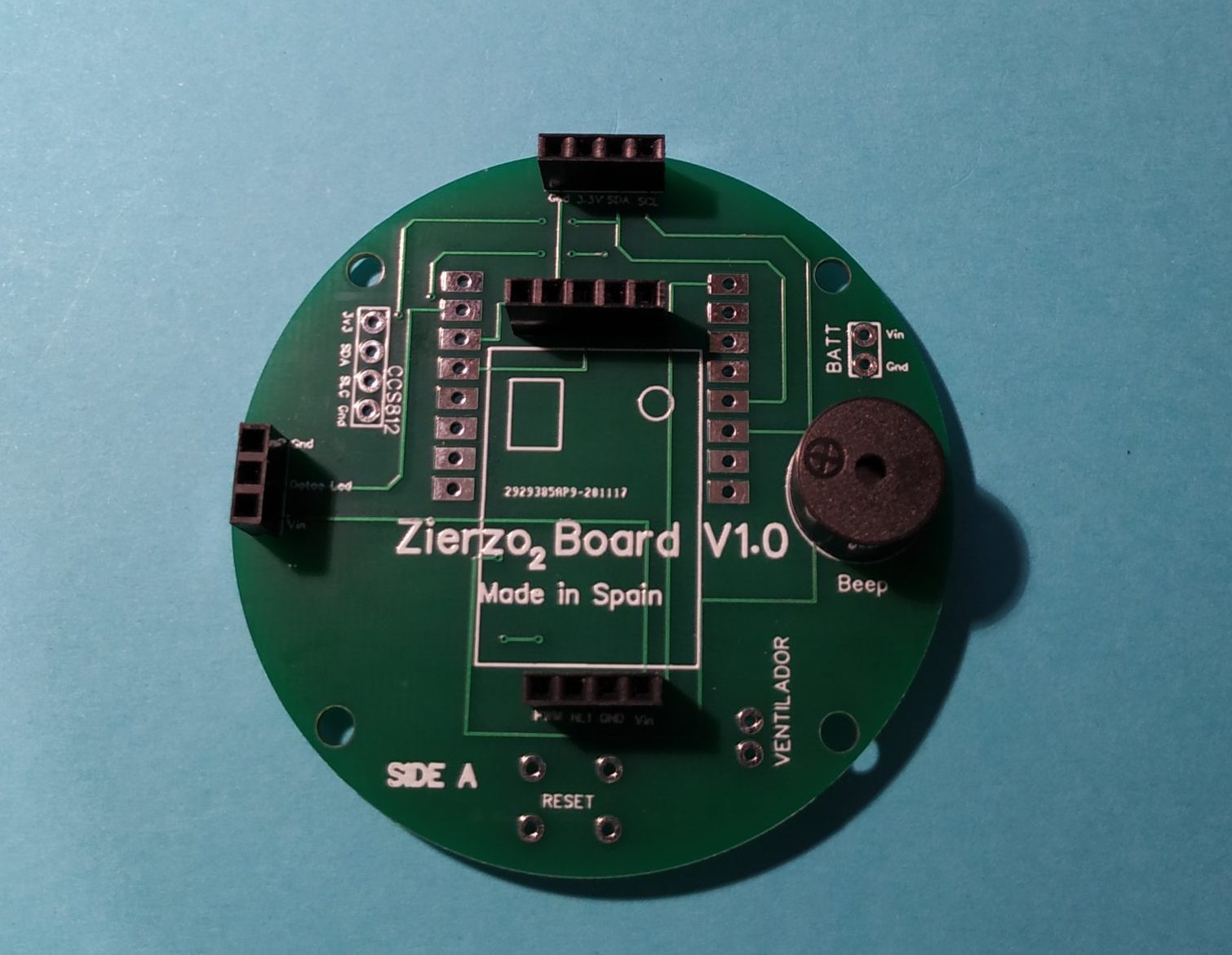

 | MATERIALES Placa PCB Zumbador Tiras de pines Hembra INSTRUCCIONES Soldamos en la Cara A los componentes tal y cómo se ven en la imagen |
| PASO 2 | |

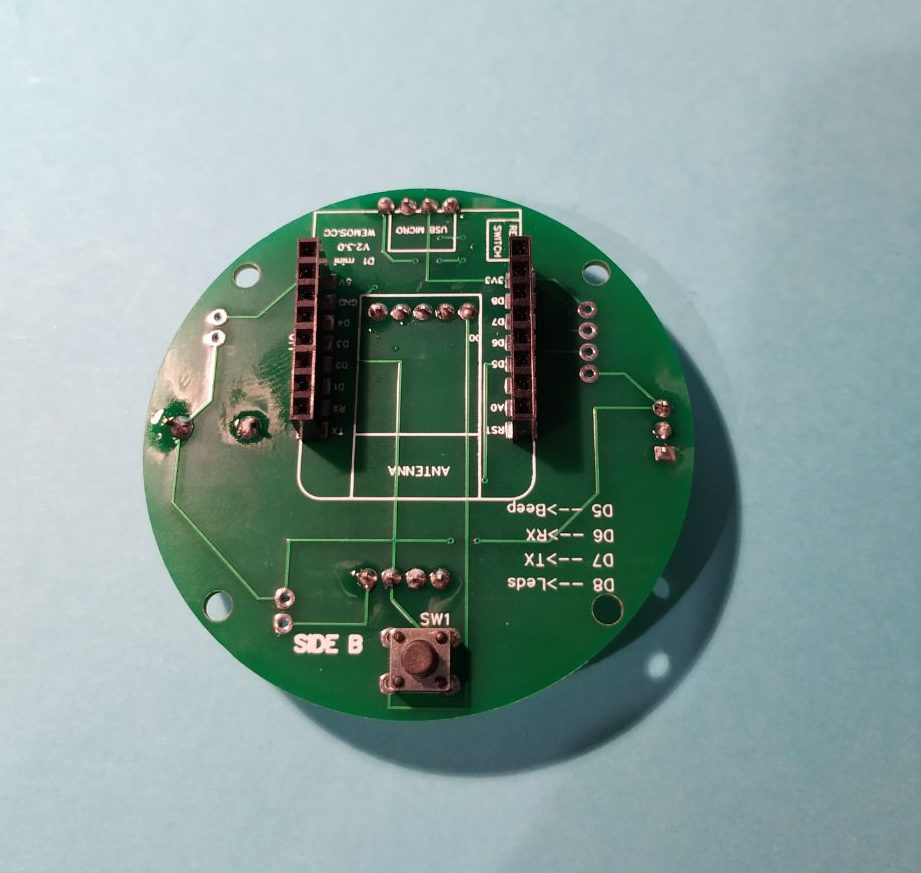

 | MATERIALES Tiras de pines hembra Pulsador INSTRUCCIONES Soldamos en la Cara B los componentes tal y cómo se ven en la imagen |
| PASO 3 | |

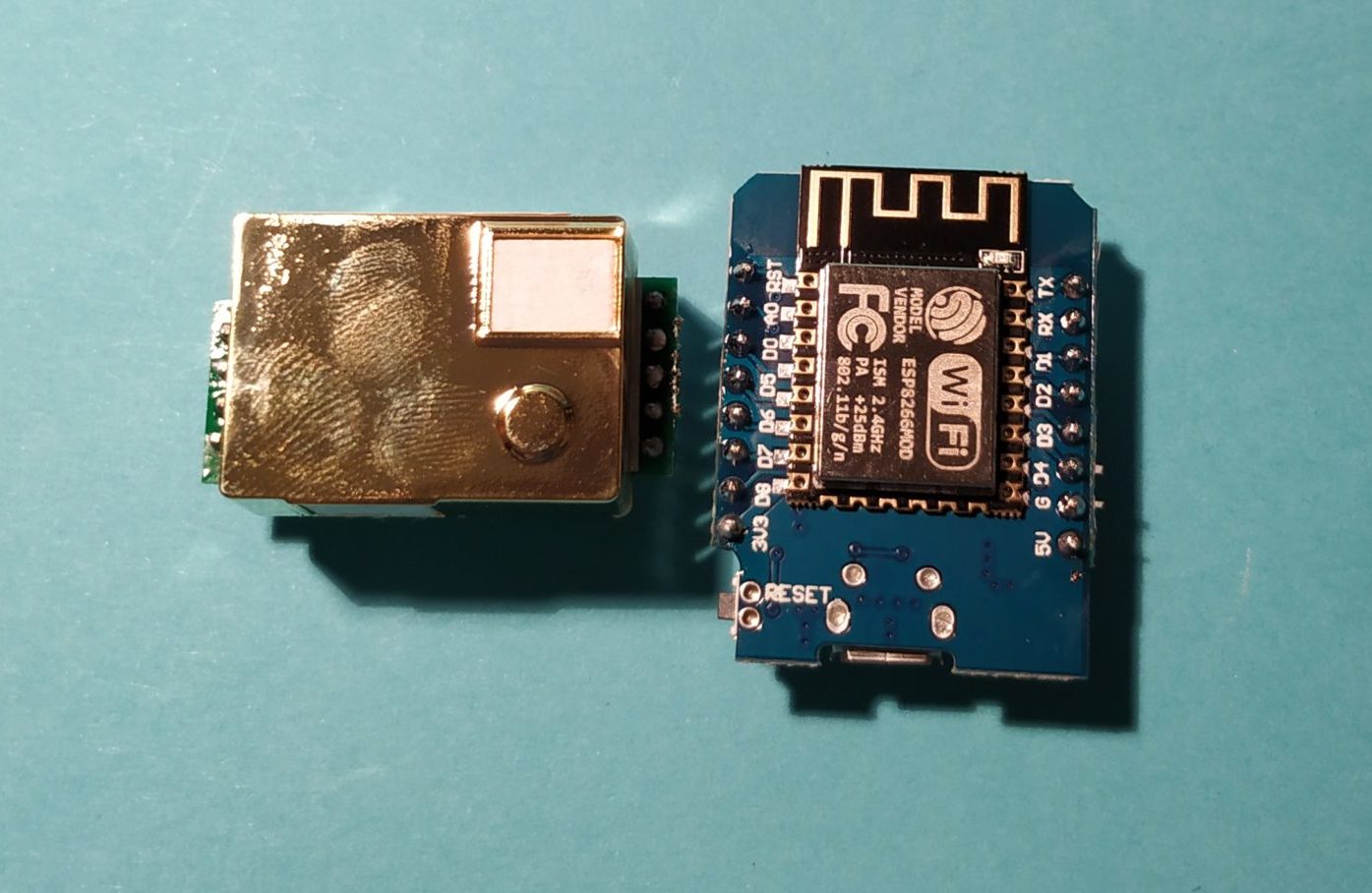

 | MATERIALES Tiras de pines Wemos Sensor MH Z19 INSTRUCCIONES Soldamos las tiras de pines tal y como aparece en la foto, especial cuidado con las soldaduras en el sensor, realizarlas con precaución sin calentar mucho el componente. |
| PASO 4 | |

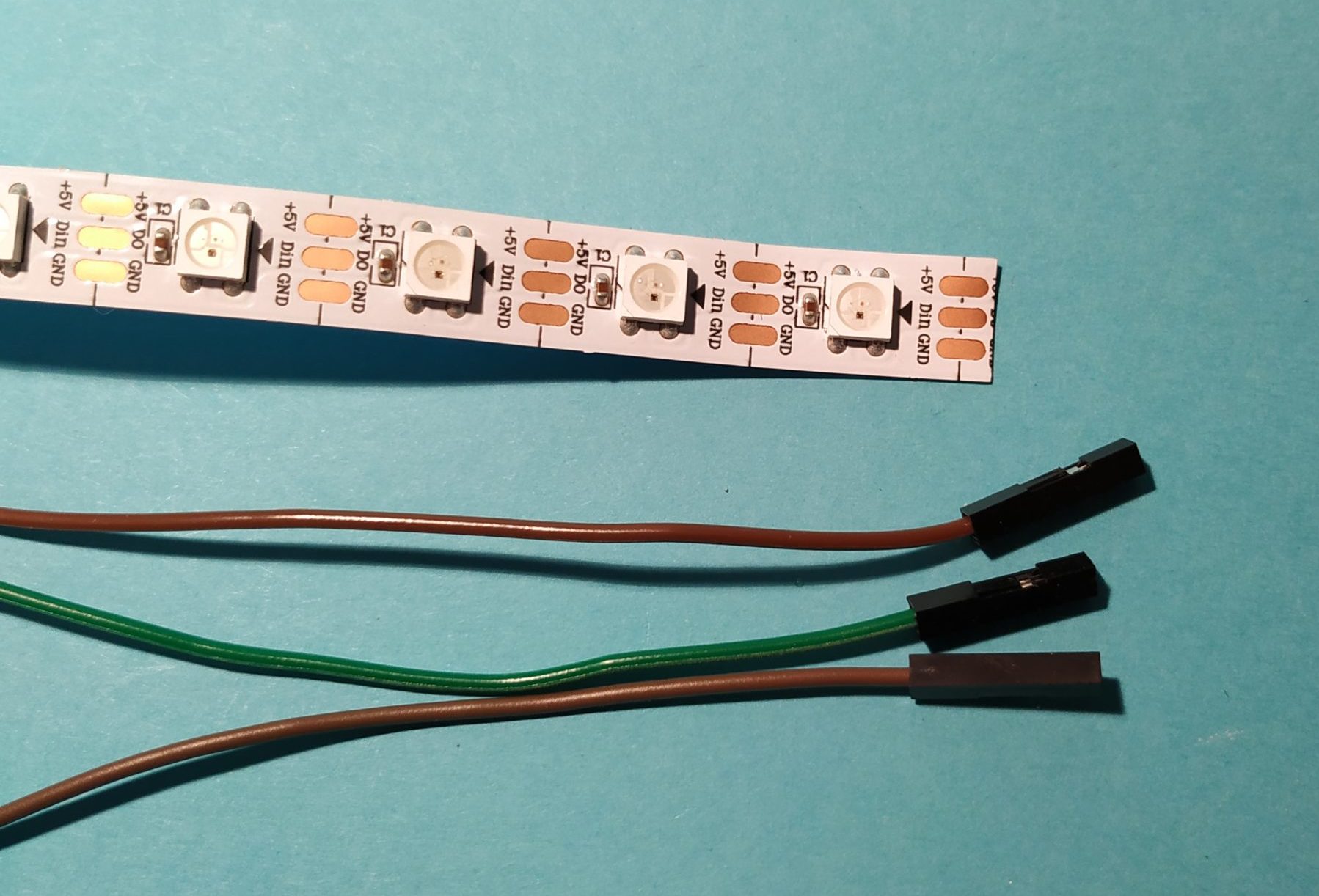

 | MATERIALES Tira led Cables Dupont macho-hembra INSTRUCCIONES Cortar la parte de la hembra a los cables y pelarlos. Van soldados en los tres terminales de la tira LED, fijarse en el sentido de la flecha inscrita en la tira led de manera que se suelde por el extremo de la foto |
| PASO 5 | |

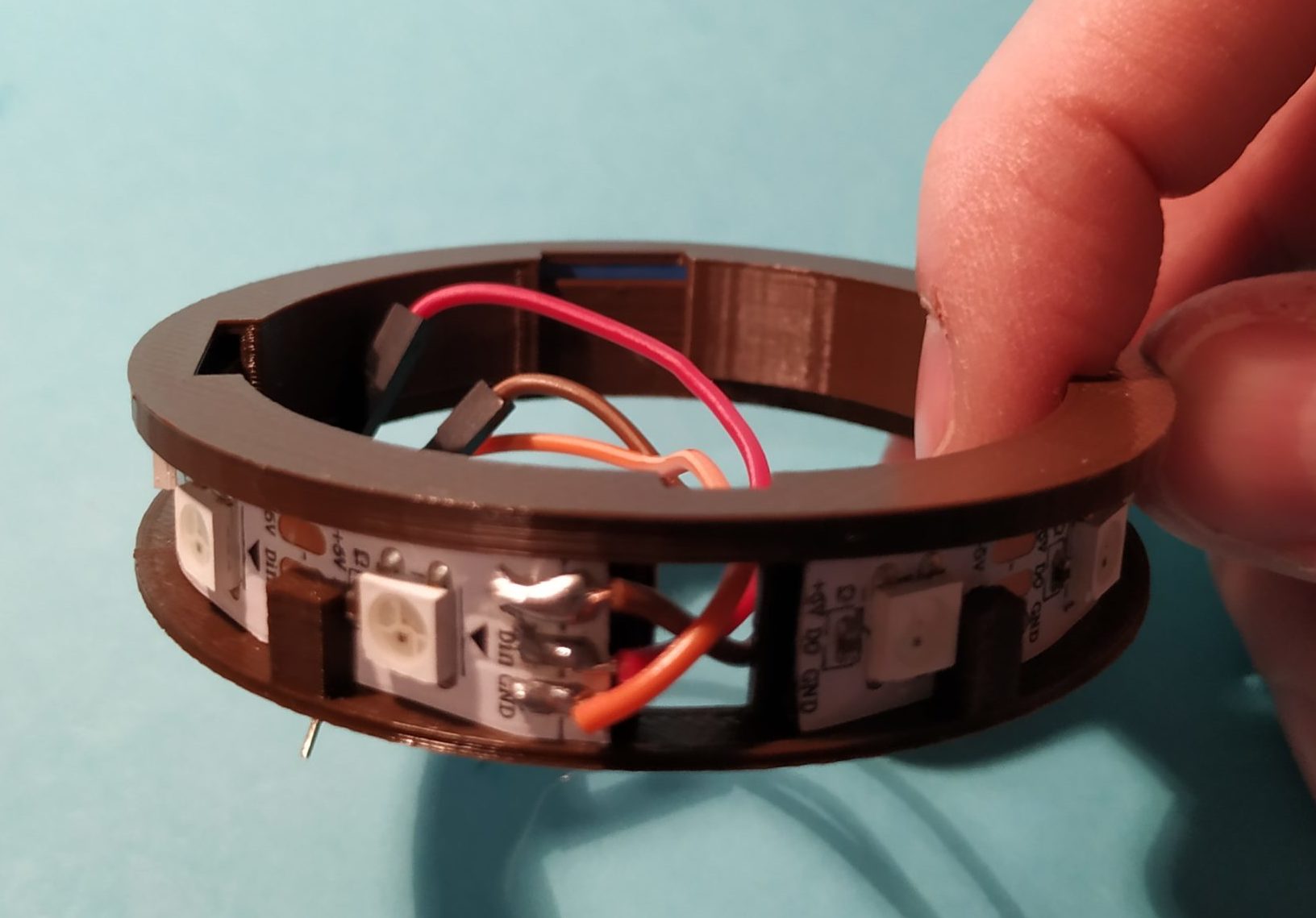

 | MATERIALES Tira LED Aros impresos en 3D INSTRUCCIONES La tira LED va alojada entre los dos aros impresos. Lo primero se mete la tira LED en el aro inferior, que es el que dispone de sendas pestañas en las que se encaja la tira LED. Posteriormente se mete el otro aron dentro del primero de tal manera que la ventana por la que salen los cables coincida en uno y otro aro. |
| PASO 6 | |

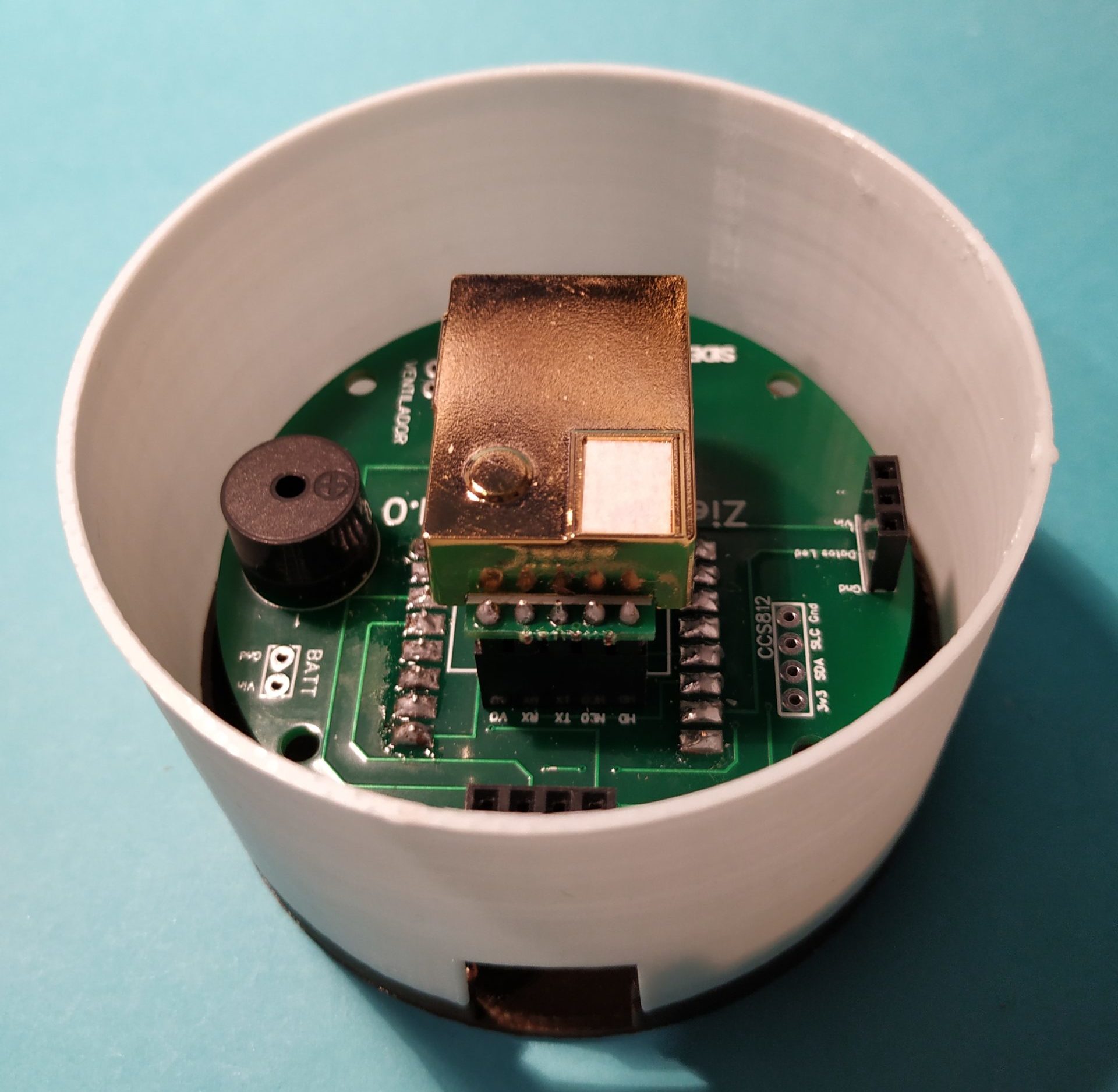

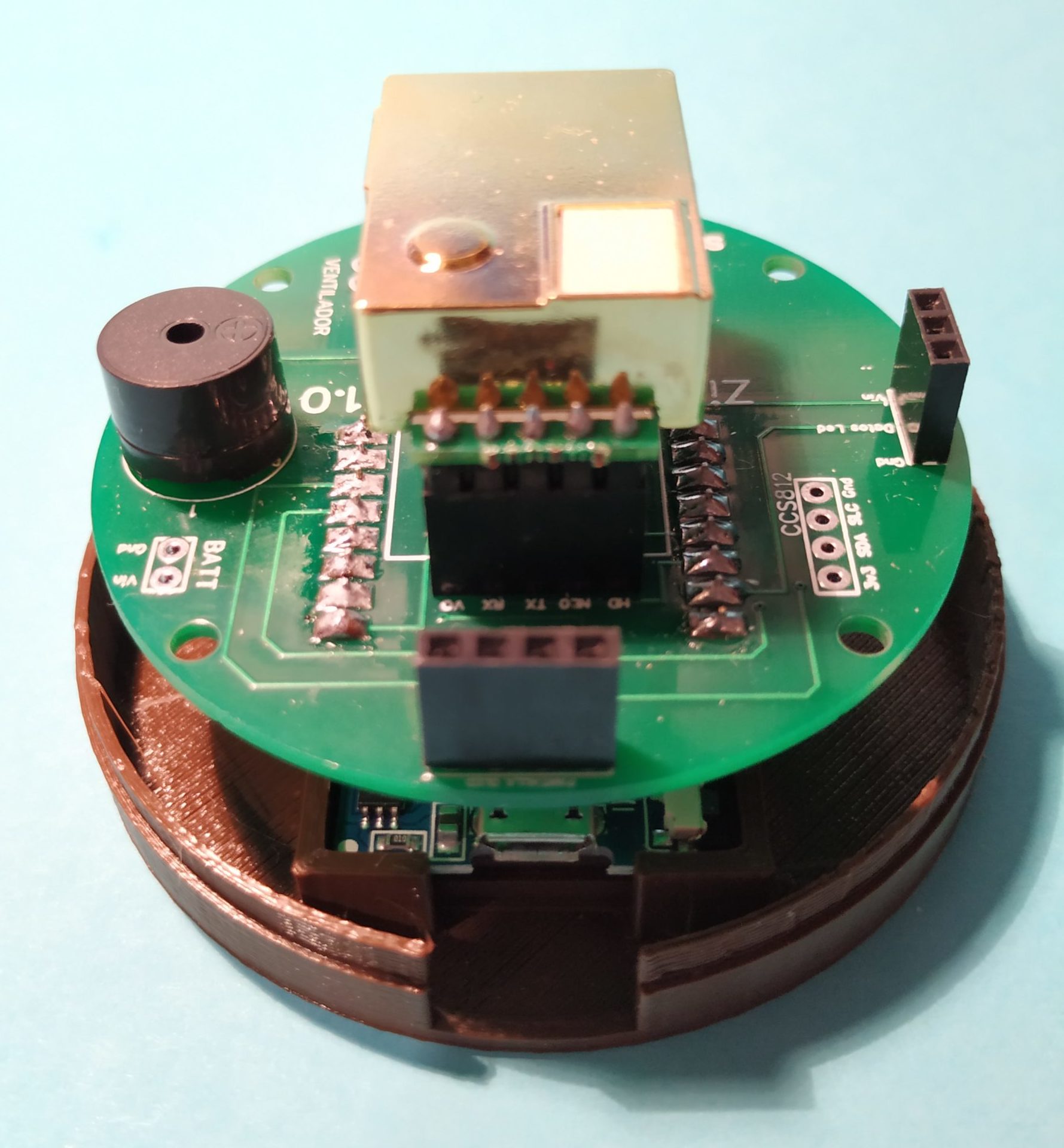

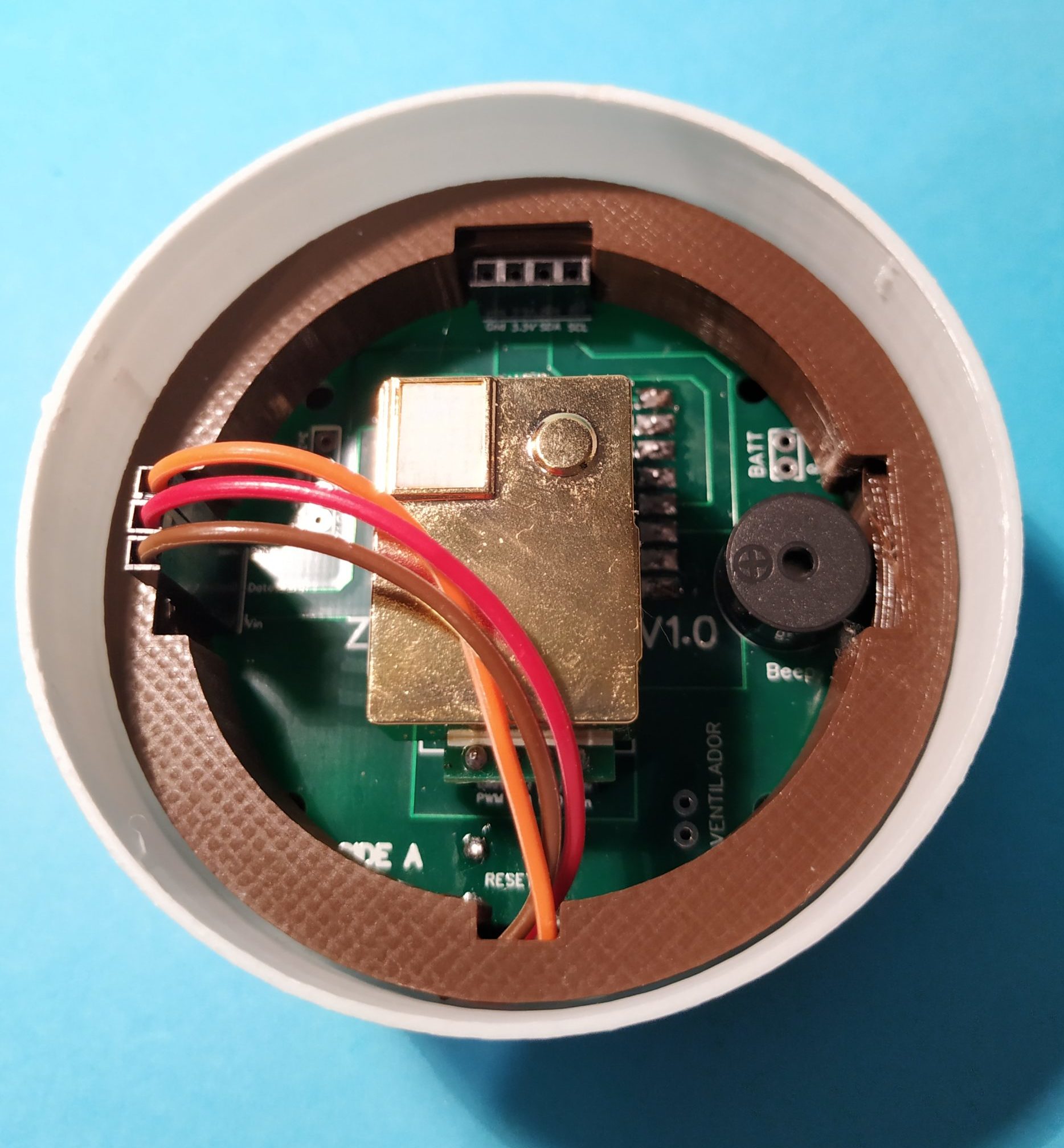

 | MATERIALES PCB, Sensor y WEMOS Pieza 3D de la Base INSTRUCCIONES Se pincha en la PCB el sensor y el Wemos. Posteriormente se encaja el conjunto en la base impresa. La primera vez que se hace hay que hacer una cierta presión para que quede el conjunto encajado. |
| PASO 7 | |
 | MATERIALES Aro exterior impreso en 3D INSTRUCCIONES Se encaja el aro en su posición. Posiblemente una de las mejoras que vamos a implementar es integrar este aro en la base, por tanto no haria falta encajarlo. |
| PASO 8 | |
 | INSTRUCCIONES Se encaja el conjunto de la tira led dentro de la PCB, fijarse que hay tres huecos en los aros, para zumbador y tiras de pines. Se conecta la tira de pines en su conector. GND con GND, 5V de la tira LED con Vin de la placa PCB y Din de la tira led con Datos Led de la PCB. |
| PASO 9 | |

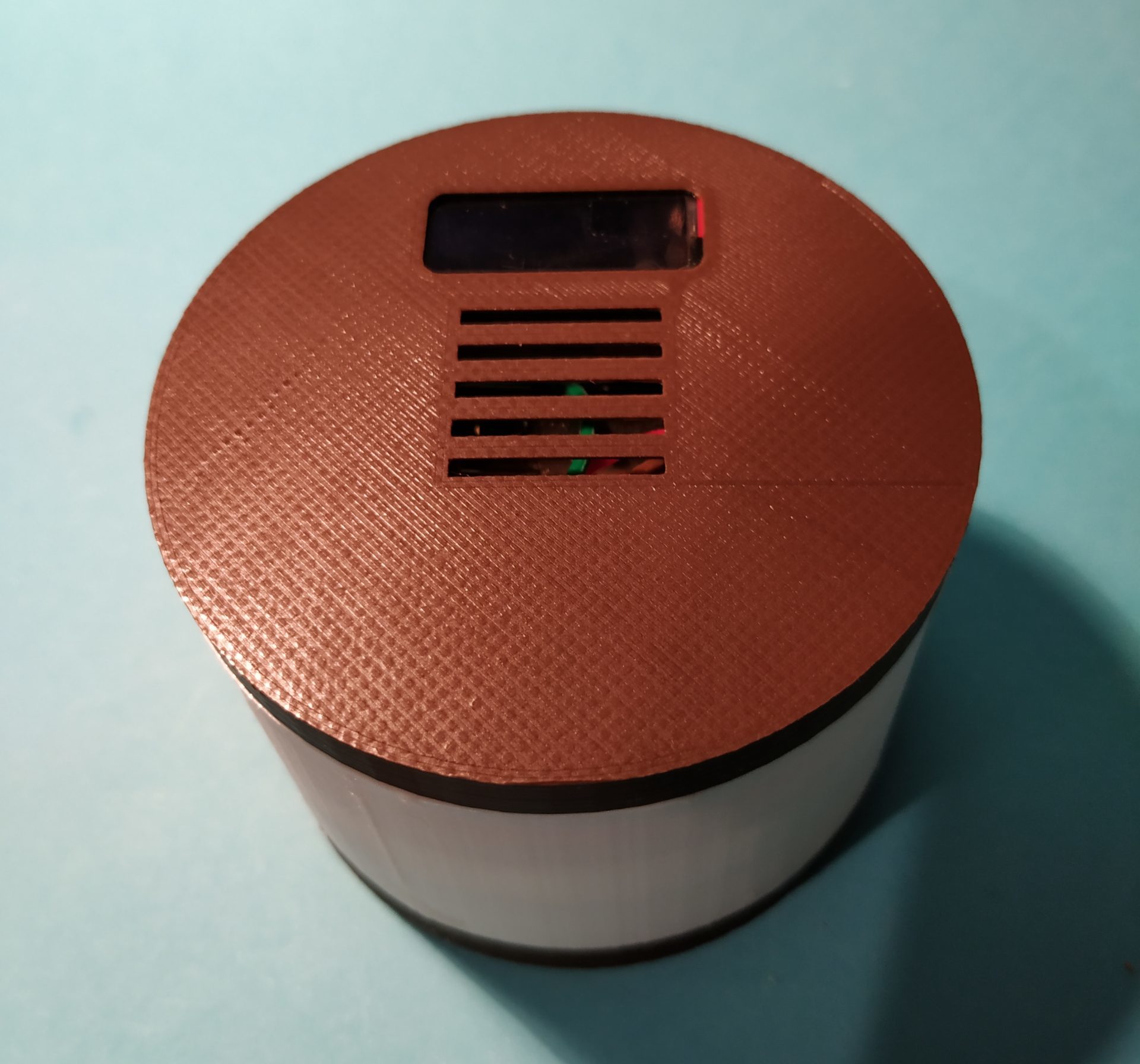

 | MATERIALES Pieza 3D de tape Pieza 3D tape de OLED OLED INSTRUCCIONES Se encaja la oled en su posición se tapa con la pieza especial y se cablea según la serigrafía. Se conecta SCL con SCL, SDA con SDA, GND con GND y VCC con 3,3V. La tapa de la tira OLED encaja haciendo una cierta fuerza, de no ser así se soltaría. Si resultara muy dificil basta con redondear con un cutter sendas esquinas de la tapa OLED. |
| PASO 10 | |

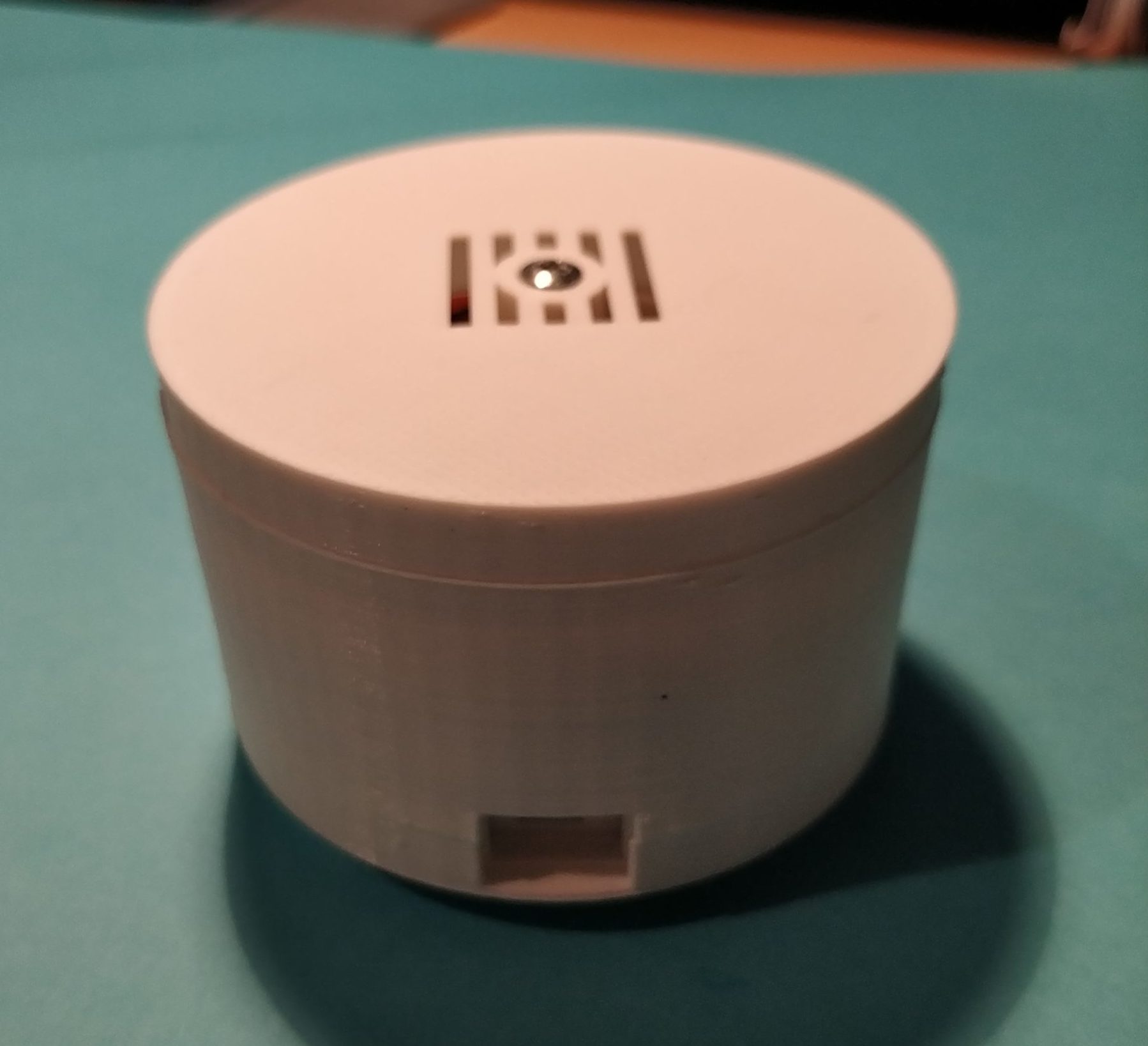

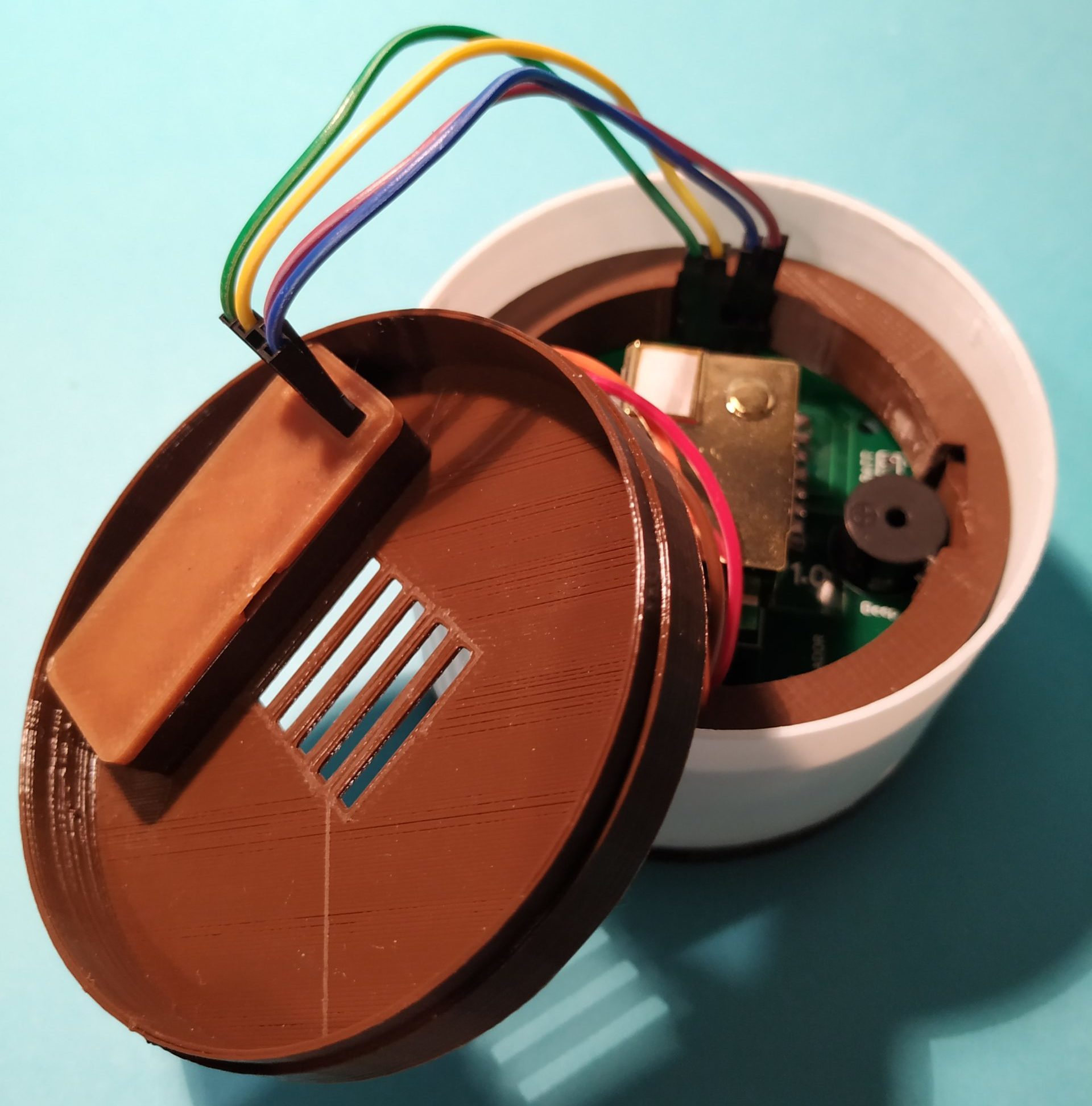

 | INSTRUCCIONES Se cierra con la tapa, cuidado de no pillar ningún cable. ZierzO2 montado con éxito. Si se desea, se puede fijar la tapa con un pegamento de cianocrilato o similar, si se fija con pegamento no será posible volver a abrirlo. |
| PASO 11 | |
 | INSTRUCCIONES ZIERZO2 Montado con éxito! |
